PCBA 0,42 Inch PMOLED Display Module, Resolusi 72X40, Antarmuka IIC/SPI, SSD1315 Driving IC

Tempat asal Cina
Nama merek HuaXin
Sertifikasi ISO14001/ ISO9001/IATF16949
Nomor model ESHX7240TSWTP01
Kuantitas min Order 1000pcs
Harga negotiation
Kemasan rincian blister + kotak busa + tas gelembung + di dalam karton + karton induk
Waktu pengiriman 6 minggu ~ 8 minggu
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 100k per bulan

Hubungi saya untuk sampel dan kupon gratis.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Teknologi Tampilan tampilan PMOLED nama layar oled mini
Ukuran 0,42" Resolusi 72X40
mengemudi IC SSD1306 Antarmuka IIC/SPI
Cahaya Tinggi

Modul Tampilan PCBA PMOLED

,

Modul Tampilan PMOLED 0

,

42 inci

Tinggalkan pesan
Deskripsi Produk

0.42 inch PMOLED Display WITH PCBA,resolusi 72X40, 16 pin IIC/SPI interface, drive IC SSD1315, ESHX7240TSWTP01 adalah monokrom OLED display dan warna tampilan adalah putih



A:Parameter produk

Bagian NO. ESHX7240TSWTP01
Teknologi Tampilan PEMOLED
Ukuran layar diagonal 0.42 inci
Resolusi 72X40
Sudut pandang bebas
Area Aktif (mm) 9.196X5.18mm
Modul Ukuran ((mm) 12*17*3,1mm
Pitch piksel 0.128x0.13mm
Ukuran piksel 0.108x0.11mm
Suhu Operasi -40 ~ 70
warna tampilan putih
Antarmuka IIC/SPI
Pin q'ty 16 pin
mengemudi IC SSD1306
Metode penghubung Pemanasan



B:Gambar produk

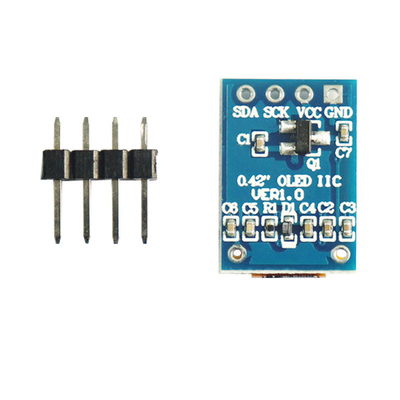

PCBA 0,42 Inch PMOLED Display Module, Resolusi 72X40, Antarmuka IIC/SPI, SSD1315 Driving IC 0

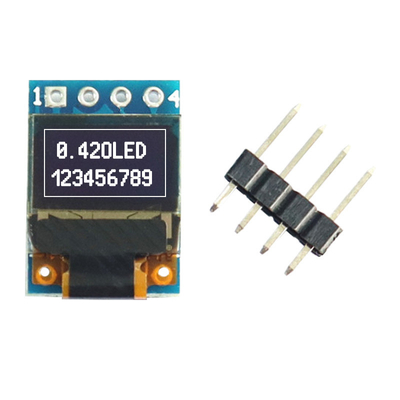

PCBA 0,42 Inch PMOLED Display Module, Resolusi 72X40, Antarmuka IIC/SPI, SSD1315 Driving IC 1

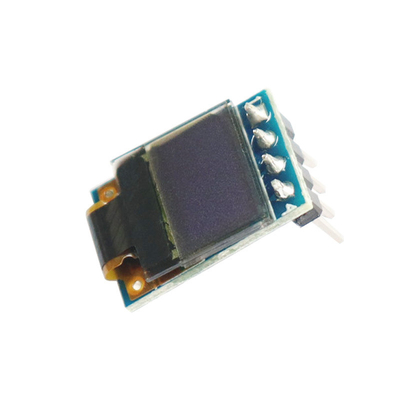

PCBA 0,42 Inch PMOLED Display Module, Resolusi 72X40, Antarmuka IIC/SPI, SSD1315 Driving IC 2


C:Menggambar

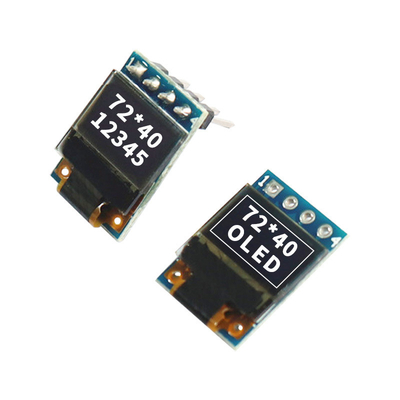

 PCBA 0,42 Inch PMOLED Display Module, Resolusi 72X40, Antarmuka IIC/SPI, SSD1315 Driving IC 3



D: Pengetahuan produk Oled




Keuntungan OLED:



Set OLED lebih ringan dan lebih tipis daripada LCD, kontras tinggi, kejenuhan warna yang tinggi, konsumsi yang lebih rendah





Kelemahan OLED

AMOLED sangat mahal daripada LCD dan TFT, umurnya lebih pendek dari LCD dan TFT


E: Informasi Perusahaan

Keuntungan Huaxin:
1. basis pabrik yang terletak di kota pedalaman yang memiliki biaya efektif
2. peralatan baru yang paling canggih yang dapat menjaga kualitas stabil
3. sebagian besar proses menggunakan peralatan otomatis penuh yang memiliki efektivitas dan kualitas yang stabil
4. insinyur profesional dan pemimpin produksi yang bekerja di bidang LCD selama lebih dari 20 tahun
5. desain sendiri untuk produk yang disesuaikan

sertifikat kami
1.ISO14001/
2.ISO9001/IATF16949
3.SGS dari modul LCD



  • Huaxin Technology (Enshi) Co., LTD
  • Hubei.Enshi
  • Tanggal pendirian:2009
  • perusahaan teknologi tinggi terutama bekerja pada penelitian dan pengembangan, memproduksi dan menjual LCD,LCM,TFT,backlight,OLED
  • LCD termasuk: VA,TN, HTN, STN, FSTN, CSTN dan seri lainnya
  • LCM termasuk: COB,TBA, COG,TP,LED backlight dan seri lainnya
  • modal terdaftar: dua puluh juta
  • staf saat ini: 500+
  • RD menyumbang 10%
  • QC menyumbang 15%



F: Kapasitas produksi



Produksi Tahunan
Kapasitas
Tahun 2021 (Tanggal) 2022 (Tujuan) 2023 (Tantangan) 2024 (Tantangan) 2025 (Tantangan) Perhatikan
LCD Produk
Kapasitas
4.5 9 9 9 9 Satuan:ribuan
logaritma/hari
Produk LCM
Kapasitas
70 150 300 450 450 Satuan:Seribu
potongan/hari
Lampu latar pada produk
Kapasitas
100 200 300 500 500 Satuan:Seribu
potongan/hari
Produk OLED
Kapasitas
10 20 30 40 50 Satuan:Seribu
potongan/hari





G: Aplikasi produk

1. Perangkat Wearable
2. Pemutar Audio Portable
3. Termostat dan Perangkat Otomatis Rumah
4. Dashboard Mobil dan Cluster Instrumen
5. Perangkat medis
6. Elektronik Konsumen

7Peralatan Industri dan Profesional



Karakteristik H:PMOLED



1Struktur Tampilan: Tampilan PMOLED terdiri dari array dioda penerbit cahaya organik (OLED) yang disusun dalam baris dan kolom.



2.Matriks Pasif: PMOLED menggunakan skema alamat matriks pasif, di mana setiap perpotongan baris dan kolom dalam matriks tampilan dikendalikan oleh sirkuit pendorong.Sirkuit ini menerapkan tegangan ke piksel yang dipilih untuk mengaktifkannya.



3. Kontras Tinggi dan Saturasi Warna: Layar PMOLED menawarkan rasio kontras yang tinggi dan warna yang cerah.PMOLED dapat mencapai warna hitam dan warna yang cerah tanpa perlu lampu latar.



4Efisiensi Daya: Tampilan PMOLED umumnya hemat daya. Mereka hanya mengkonsumsi daya untuk piksel yang aktif, karena OLED memancarkan cahaya ketika tegangan diterapkan pada mereka.Layar LCD membutuhkan lampu latar yang mengkonsumsi daya konstan terlepas dari konten yang ditampilkan.



5.Tipis dan Fleksibel: Tampilan PMOLED relatif tipis dan dapat diproduksi pada substrat yang fleksibel. Hal ini membuatnya cocok untuk aplikasi di mana fleksibilitas atau fleksibilitas diinginkan,seperti layar melengkung atau perangkat yang dapat dipakai.



6. Resolusi dan Ukuran Terbatas: Teknologi PMOLED memiliki keterbatasan tertentu dibandingkan dengan teknologi tampilan lainnya.dan kepadatan pikselnya lebih rendah dibandingkan dengan layar OLED matriks aktif (AMOLED) atau LCDSelain itu, layar PMOLED lebih cocok untuk layar berukuran lebih kecil karena kendala manufaktur.



7Persistensi layar: Layar PMOLED rentan terhadap fenomena yang disebut persistensi layar atau burn-in,di mana tampilan gambar statis yang berkepanjangan dapat menyebabkan retensi gambar atau kerusakan permanen pada tampilanNamun, kemajuan teknologi telah mengurangi masalah ini untuk sebagian besar dalam tampilan PMOLED modern.



I: Apa keuntungan dari layar AMOLED dibandingkan dengan layar PMOLED?



1Resolusi yang lebih tinggi: Layar AMOLED umumnya memiliki kepadatan piksel dan resolusi yang lebih tinggi dibandingkan dengan layar PMOLED. Ini berarti layar AMOLED dapat memberikan gambar yang lebih tajam dan lebih rinci.



2. Reproduksi warna yang lebih baik: Layar AMOLED biasanya menawarkan reproduksi warna yang lebih akurat dan hidup. Mereka dapat menghasilkan gamut warna yang lebih luas, menghasilkan gambar yang lebih jelas dan hidup.



3. Tingkat refresh yang lebih cepat: Layar AMOLED memiliki waktu respons yang lebih cepat dan tingkat refresh yang lebih tinggi dibandingkan dengan layar PMOLED. Hal ini membuat mereka lebih cocok untuk menampilkan konten yang bergerak cepat,seperti video atau animasi, tanpa motion blur atau ghosting.


4Efisiensi Daya yang Ditingkatkan:Meskipun layar AMOLED dan PMOLED keduanya hemat daya dibandingkan dengan layar LCD, teknologi AMOLED telah membuat kemajuan yang signifikan dalam efisiensi daya.Layar AMOLED menggunakan lebih sedikit daya saat menampilkan konten gelap atau hitam karena setiap piksel memancarkan cahaya sendiri dan dapat dimatikan secara individual.



5Ukuran layar yang lebih besar: Teknologi AMOLED memungkinkan produksi layar yang lebih besar dibandingkan dengan teknologi PMOLED.Layar AMOLED dapat diproduksi dalam ukuran yang lebih besar tanpa mengorbankan kualitas gambar atau memperkenalkan masalah kinerja yang signifikan.



6. Fleksibilitas dan Layar melengkung: Layar AMOLED dapat diproduksi pada substrat yang fleksibel, memungkinkan layar melengkung atau fleksibel.Fleksibilitas ini membuka kemungkinan desain untuk perangkat dengan faktor bentuk yang unik, seperti smartphone melengkung atau perangkat wearable.
